Подключение программатора к компьютеру  с ОС Win XP, продолжение.

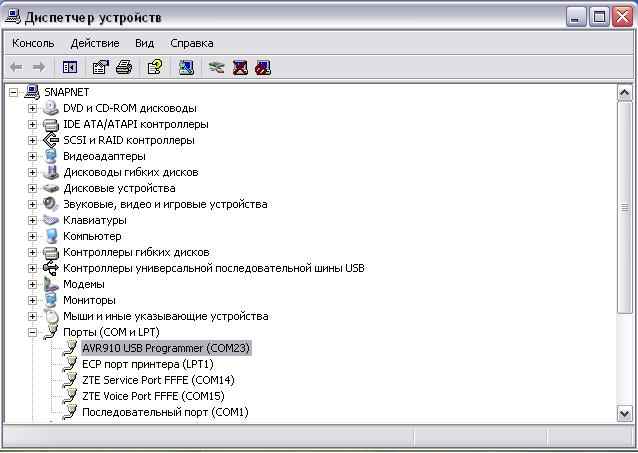

Войдя в диспетчер устройств открываем "прорты (COM и LPT)" где и должен находиться драйвер порта программатора "AVR910 USB Programmer" которому система автоматически назначила номер, в нашем случае "(COM23)"

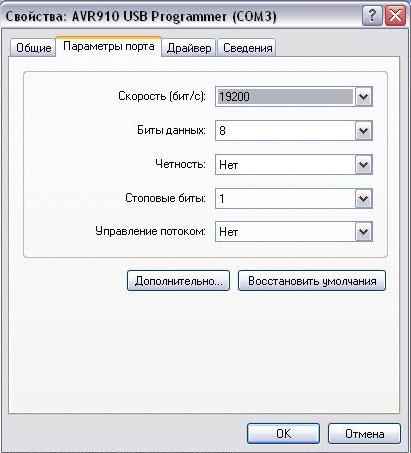

Наведя курсор на нужный драйвер "AVR910 USB programmer" открываем вкладку его свойств (либо двойным нажатием левой клавиши мыши либо один раз нажав правую и выбрав свойства). В закладке параметры порта оставляем все как на рисунке и нажимаем "Дополнительно"

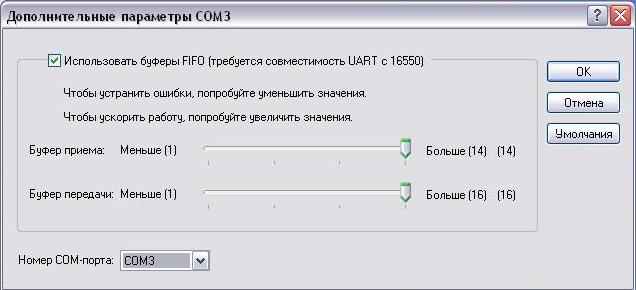

В открывшемся окошке "Дополнительные параметры" нужно установить галочку использовать буферы и передвинуть ползунки буфферов приема и передачи в крайнее правое положение.
В закладке "номер COM порта" необходимо выставить порт от COM1 до COM4 иначе программатор работать не будет!

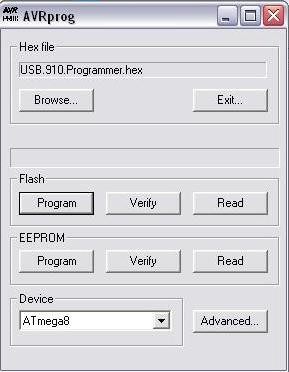

Если вы будете использовать для работы с программатором оболочку "AVR studio" то никаких настроек в оболочке не требуется, программатор определится автоматически. К сожалению не все версии "AVR Prog" ходящие в состав "AVR studio" работают правильно с протоколом "AVR-910" поэтому AVRprog 1.2.6.0 постоянно вызывает ошибки, а AVRprog 1.2.7.0 работает стабильно. Если запустить файл AvrProg.exe при подключенном программаторе то должно открыться окно программатора в котором нужно указать путь к файлу прошивки которую вы хотите запрограммировать и название контроллера (контроллер самого программатора программировать не нужно!). Не забудьте правильно подключить программируемый контроллер к 10-ти контактному разъему программатора. К программируемой микросхеме должно быть подано питание от +3,6 до 5 вольт (его можно взять с разъема) общий провод и сигнальные линии

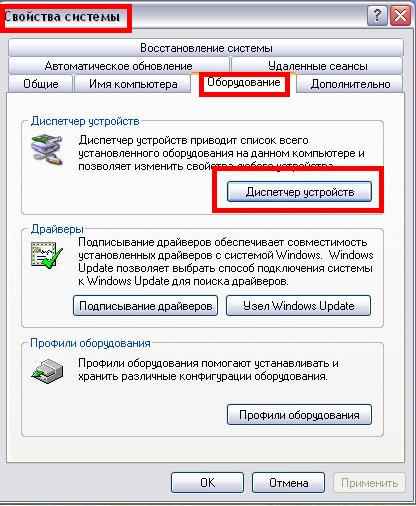

После того как драйвер USB-COM порта программатора установился на ваш компьютер следует изменить произвольно выбранный системой порт на порт в диапазоне от COM1 до COM4. Для этого нужно щелкнув правой кнопкой мыши на значке мой компьютер и выбрав пункт "свойства" или другим способом войти во вкладку "Свойства системы", далее "Оборудование", далее  "Диспетчер устройств".
Закрываем все открытые для настройки окна, нажимая "ОК", на этом настройка драйвера порта закончена, она будет автоматически сохранена и появляться в диспетчере задач каждый раз при подключении программатора.

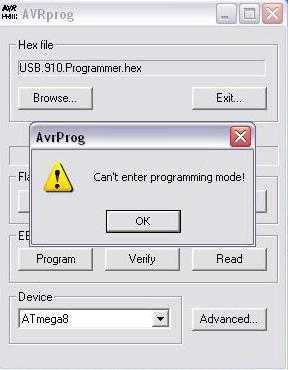

Если при попытке совершить какие либо действия с программируемой микросхемой появляется сообщение Can`t enter programming mode! Значит предназначенный для программирования контроллер либо неисправен либо не правильно подключен либо был запрограммирован не корректно ранее. Можно попробовать понизить скорость обмена установив перемычку на плате программатора.
Сообщение No suported board found! Говорит о том, что системе не удалось обнаружить подключенный программатор. Чаще всего это свидетельствует о неверной настройке драйвера программатора (как это сделать написано выше).

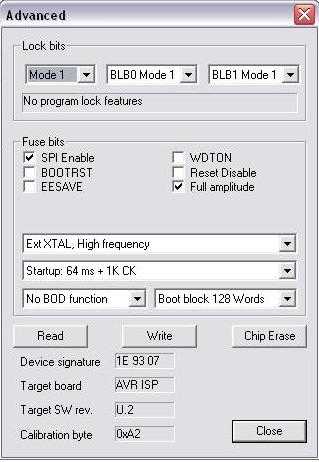

На вкладке Advanced можно запрограммировать и прочитать Фьз биты, биты защиты, выставить способ тактирования МК. При внесении изменений на данной вкладке следует быть внимательным т.к. неверно установленный биты могут привести к потере связи с программатором и исправить положение можно будет только программатором с параллельным програмированием.
