Иногда возникают вопросы по подключению программатора AVR-910USB к ПК, ответы на наиболее частые из них на этой страничке.

В комплект набора входит уже запрограммированный и проверенный микроконтроллер с версией прошивки AVR-910USB v1.05 В комплект поставки не входит панель под микроконтроллер поскольку данную прошивку менять не рекомендуется. Не смотря на ее относительно медленную работу она проста в применении и довольно стабильна.

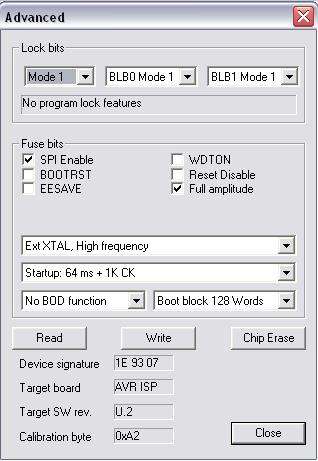

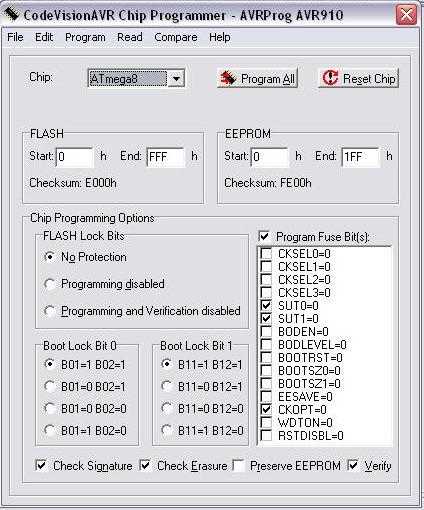

Фьюзы микроконтроллера запрограммированы как показано на рисунках. Сверху в AVR studio ver 4.15.623, справа в Code Vision AVR ver 1.25.7 beta 5

После того как вы собрали программатор, рекомендуется посмотреть сквозь плату на свет настольногй лампы и убедиться, что отдельные дорожки не замкнуты между собой припоем и не имеют обрывов. Cверить расположение деталей с инструкцией. Программатор подключается к компьютеру стандартным USB шнуром для принтеров (USB_A - USB_B) длинной 1,8метра. Правильно собранный программатор в настройке не нуждается.

Подключение программатора к компьютеру  с ОС Win XP. При подключении к USB порту ПК на плате программатора зажигается светодиод питания, а компьютер сообщает об обнаружении нового устройства -

AVR910 USB programmer

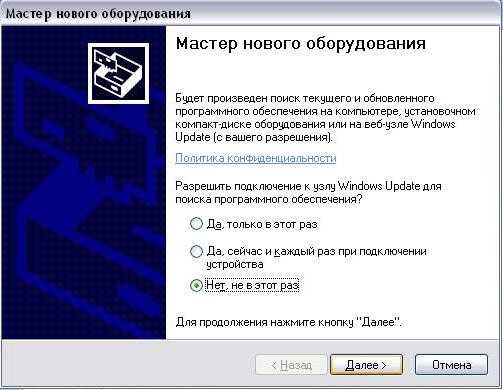

Автоматически откроется мастер нового оборудования, следует отказаться от подключения к узлу и нажать кнопку далее.

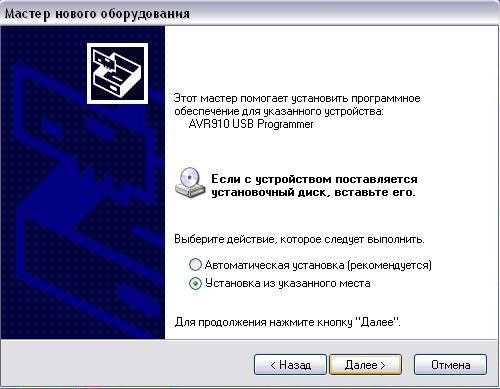

Выбрать установку из указаного места и нажать - далее.

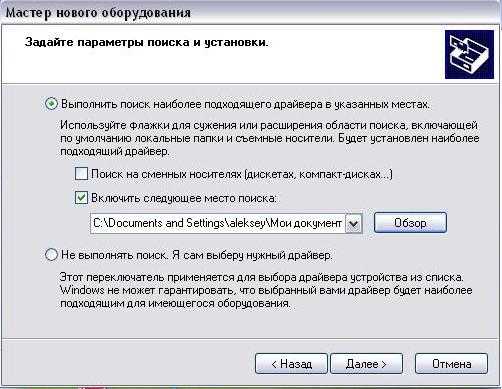

Поставьте точку на пункте / выполнить поиск.. / и установите галочки как на рисунке. Затем нажав кнопку Обзор выберите папку в которую вы сохранили ранее скаченный файл prottoss.avr910.usb.inf нажмите далее.

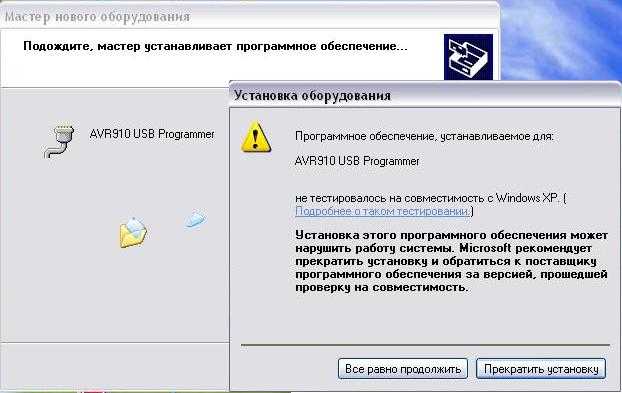

Файл драйвера устройства будет автоматически найден и начнется его установка. В процессе установки появится предупреждение о не проведении теститрования этого драйвера компанией Микрософт, установку следует продолжить.
