Устройство предназначено для программирования микроконтроллеров (МК) AVR фирмы ATMEL. В зависимости от версии программного обеспечения управляющего контроллера, плата может работать по протоколам STK500 v.2 или JTAGICEmkII. Основные характеристики:

Возможность программирования МК AVR серий AT90, ATtiny, ATmega, ATxmega по интерфейсу интерфейсу ISP, JTAG, PDI;

Поддержка протокола STK500v2/JTAGICEmkII, работа с программными средами AVRStudio, CodeVisionAVR, AVRDUDE.

Поддержка тактовых частот для интерфейса JTAG/PDI от 26.2 кГц до 3.6 МГц с версией ПО для JTAGICEmkII;

Поддержка тактовых частот для интерфейса ISP от 51 Гц до 8 МГц с версией ПО для JTAGICEmkII;

Поддержка тактовых частот для интерфейса ISP от 1.21 кГц до 1.845 МГц с версией ПО STK500 v.2;

Наличие генератора меандра с изменяющейся частотой от 0 до 3.68 МГц с версией ПО STK500 v.2;

Full Speed USB-устройство (12 Мб/с). Эмуляция Virtual Communication Port с использованием штатного драйвера usbser.sys;

Работа во всех современных 32/64-битных операционных системах - Windows XP/Vista/Seven;

Преобразователи уровней на всех линиях, позволяющие программировать МК с напряжением питания от 1,65 до 5 вольт;

Относительно дешевая и доступная элементная база;

Нет необходимости использования дополнительных устройств для "оживления" программатора. Загрузка или обновление прошивки осуществляется специальной утилитой через порт USB управляющего микроконтроллера платы.

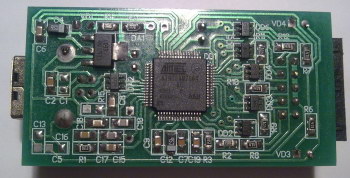

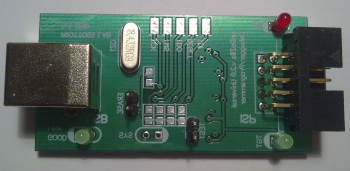

Разработана двусторонняя печатная плата для возможности самостоятельного изготовления с помощью технологии ЛУТ или фотоспособом.

автор: Рыжков Андрей aka PROTTOSS.
