    Каждый набор включает в себя набор деталей, инструкцию с описанием монтажа и настройки.

Набор деталей для самостоятельной сборки Оконечный ламповый усилитель на 6н23п и 6п43п по схеме С.Н. Комарова. "Предлагаемый оконечный ламповый усилитель не претендует на предоставление слушателям звука Hi-End качества, однако обладает типичным приятным ламповым звучанием, содержит исключительно покупные радиоэлементы и может быть собран буквально за неделю радиолюбителем средней квалификации.

Параметры. Максимальная выходная мощность усилителя на синусоидальном сигнале, измеренная на нагрузке 8 или 4 ома достигает 15 ватт. Диапазон частот по половинной мощности (0,707 по напряжению) от 40 Гц до 25 КГц. Чувствительность на частоте 1 КГц, при максимальной выходной мощности, - 1,55 вольта эффективного значения на несимметричном входе."

C полным описанием усилителя можно ознакомится на сайте автора. http://www.radiostation.ru/home/usilitel.html

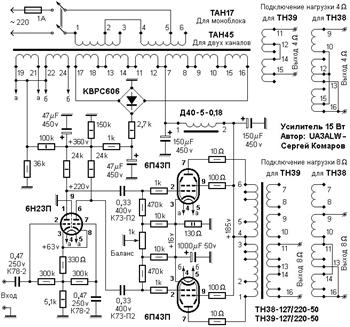

Схема

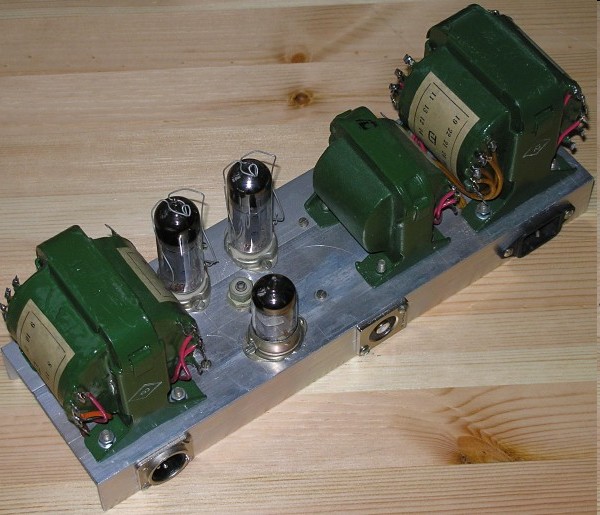

Вид собранного усилителя
