Мощное реле или симистор напрямую подключенные к сети 220 и более вольт гораздо безопасней налаживать отдельно от цифровой части, в состав набора они не входят и выбираются в зависимости от поставленных задач.
Узнать больше о термостате можно на сайте автора конструкции перейдя по ссылке: http://startcd.narod.ru/

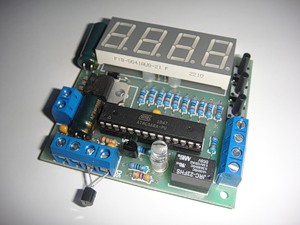

Набор «Термостат на DS18B20 и ATmega8»
Готовые устройства
Каждый набор включает в себя запрограммированный микроконтроллер, печатную плату с нанесенным на ней (для удобства монтажа) расположением элементов (вид со стороны деталей), набор деталей, инструкцию с описанием монтажа и настройки.
Это простой термостат на основе термодатчика DS18B20 и мк ATmega8 выводящий информацию на 7-сегментный 4-х разрядный индикатор. имеет следующие характеристики
диапазон -55,0..+120,0 градусов
Точность 0,1 градус
Установка гистерезиса 0,1 до 20 градусов
Индицируется 4-е знака
Питание от 8 до 15 вольт (до 30 максимум)
От любого источника
Или 5 вольт от стабилизированного
Потребляемый ток 40..120ма
Цвет индикатора зеленый
Большие цифры 1,5 см
Выносной датчик DS18B20
Режим охлаждения
Выход слаботочный, релейный или симисторная оптопара
Реле переключающее НР НЗ до 1а 125вольт
